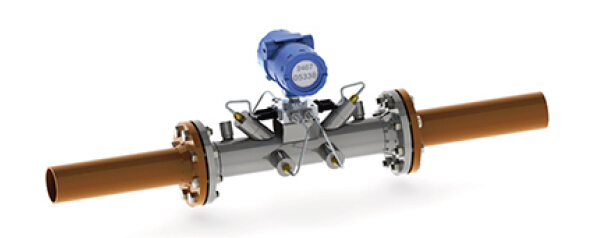

描述
兼具超声波时间差和相位差测量方法的优点，具有前所未有的超大量程调节比，可测量流速范围从最小0.02m/s到最大175m/s。该流量计对气体中的夹带液体免疫，且沉积在超声波探头的油垢不影响测量。可用于测量小，中口径管道内的火炬气以及井口伴生气的流量。
特点
- 最大的量程调节比，一台流量计实现测量下限0.02m/s到测量上限175m/s。
- 无压损
- 测量体积流量，分子量及质量流量
规格
传感器类型浸润，非侵入式在线超声波传感器
测量原理 时间差和相位差测量
传感器材质 SS 316
线缆长度 10m (30ft)
性能特征
流速测量范围 0.02 m/s to 175 m/s (0.06 ft/s to 585 ft/s)
准确度 ±1.5% to ±3%
重现性 优于1%
测量参数 标准及实际体积流量，累计体积流量，分子量，质量流量，压力，温度，气体流速
测量条件
管道直径 8 cm to 100 cm (3” to 40”)
最短直管段长度 （上游) 8D和(下游) 4D
过程温度 -40°C to +135°C (-40°F to 275°F)
过程压力 0.8 barA to 20 barA (10 psiA to 300 psiA)
液体成份 不受影响
机械特征
设计 管段式，法兰ANSI 150，短管Sc.40，材质SS 316
传感器固定 可逐个拆装
长度 60cm 到120cm（依管道口径）
电气特征
供电电压 24VDC (20-32 VDC)
功耗 5W (max)
信号输入端口 两个，供外部温度，压力传感器4-20mA信号输入
输出信号 Digital-ModBUs, two analog 4-20mA, pulse-frequency
危险区域认证 CSA/UL Class 1, Div.1, Group ABCD T4
